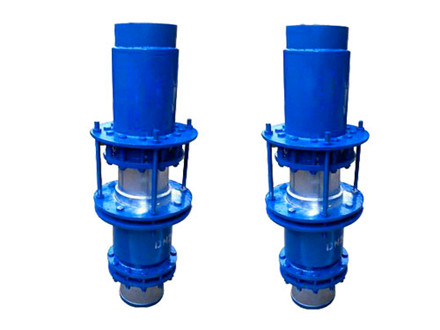

直流式無推力補償器

產品介紹

直流式無推力補償器是利用流體力學中的帕斯卡理論，在設計結構上巧妙的利用一個密環形汽室，這個汽室內分別有兩個環形受壓麵，一個是固定的汽室內端麵，另一個是密閉在汽室內的伸縮管肩部環形麵，隨伸縮管是可移動的。這個可移動的環形受壓麵的麵積恰好和伸縮管橫截麵積相等，補償器工作時，在介質壓力的作用下，環形麵上的壓力和伸縮管橫截麵積的壓力是相等，而方向相反，因此兩壓力相互抵消。

(1)與補償器兩端相焊接的管段壁厚≥6mm時，必須進行坡口處理，焊後按要求進行水壓檢漏試驗。
(2)滑動支架和固定支架根據設計安裝，使用ZTWB型，除不計算介質工作壓力的推力外，其餘相同。為確保管道無側向位移，而沿軸向伸縮，補償器兩端一般應安裝導向滑動支架，在管道轉彎處，必須安裝固定支架。
(3)補償器的保溫防護結構均與管道同路，但對伸縮管伸縮部分，不可產生約束力。

(4)本補償器在各種環境氣溫下，均（jun1）可按最大安裝長度LMax進行安裝，不需予以拉伸或壓縮。

技術參數
